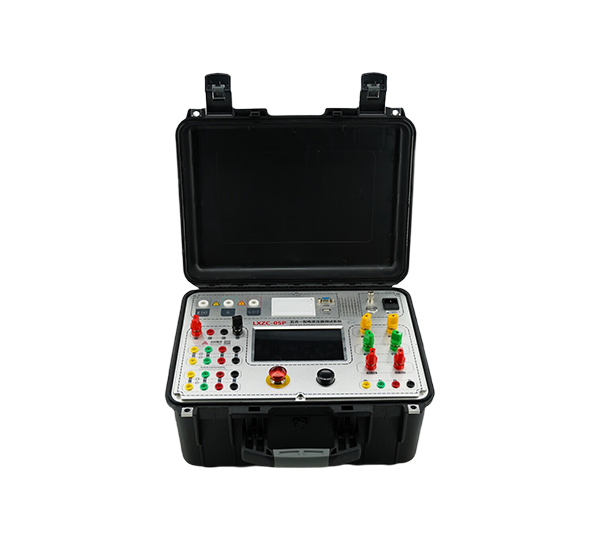

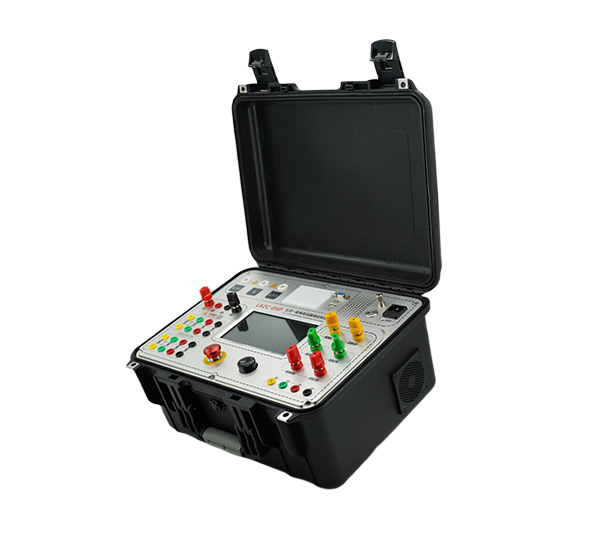

LXZC-05P配电变压器测试系统

该仪器为大容量锂电池供电的五合一配电变压器测试系统(直阻+变比+绝缘电阻+能效等级+回路电阻),仅需要一套设备,可以完成五个项目的测试,不需要频繁的拆接测试线。
详细介绍


功能介绍

• 智能测试功能:具有输入一次参数,就可以完成变压器的各个档位的直阻、变比测试。智能识别变压器当前分接位,自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。

• 一次接线、可完成直阻测试、变比测试、智能测试。

• 直阻测试功能,针对Yn型、Y型和△型绕组均可采用三相自动方式测试,并计算出三相不平衡率;最高输出电流20A,可以满足配网变压器的低压线圈极低阻值的测试。

• 变比测试功能,具有三相、单相、Z型变压器测试功能;PT/CT变比、极性测试功能;盲测功能。

• 能效等级功能,具有容量、负载、空载、零序阻抗测试功能,遵循最新的《电力变压器能效限定值及能效等级》(GB20052-2020)标准,对配电变压器的能效等级进行准确测量与判断。

• 绝缘电阻测试功能,最大输出短路电流5mA,且1mA~5mA可调。具有绝缘电阻IR、吸收比DAR、极化指数PI测试功能。

• 回路电阻测试功能,100A/80A/50A/30A多档电流可选,让使用测试更加灵活。

• 具有多种有线、无线通讯接口,方便仪器功能扩展。

• 仪器采用嵌入式Linux操作系统,具有较高的安全性、流畅性、易用性等。

• 仪器采用A7+M4双核架构,即满足测量的实时性,又满足操作的流畅性。

• 工业级7寸大屏显示,清新简约显示风格设计,全触控结合一键飞梭操作,为您创建舒适便捷的人机交互体验。

• 本仪器采用大容量锂电池供电,内置充电器。



性能参数

直阻测试

输出电流

20A、10A、5A、1A、0.1A、≤10mA

测量范围

20 A档 0.5mΩ~ 100mΩ  10 A档   1.0mΩ~ 300mΩ

5   A档 10 mΩ~ 1.0 Ω       1A档      200mΩ~ 6.0 Ω

0.1A档 2.0 Ω~  60 Ω        ≤10mA档   30 Ω~ 50 kΩ

±(读数×0.2% + 2个字)

变比测试

测量范围

0.9~10000

±(读数×0.1% + 2个字)(小于等于500)

±(读数×0.2% + 2个字)(大于500小于等于3000)

±(读数×0.3% + 2个字)(大于3000)

0.9~9.9999(0.0001)       10~99.999(0.001)

100~999.99(0.01)         1000~9999.9(0.1)

10000及以上(1)

容量、空负载测试

测量范围

电压 AC 50V~850V          电流 AC 0.5A~100A

容量 30kVA~65000kVA

电压、电流                  ±(读数×0.2% + 2个字)

功率(0.2≤cosφ≤1) ±(读数×1.0% + 2个字)

容量                             ±(读数×10 % + 2个字)

绝缘电阻测试

输出电压

500V、1000V、2500、5000V可选

短路电流

1mA~5mA可选

电流测试量程

10mA

电流测试精度

±(读数×5%+0.2nA)

电容测试量程

20μF

电容测试精度

±(读数×15%+0.03nA)

电容放电速率

10000V到10V,

0.5s/μF

量程

准确度

500V

1000V

2500V

5000V

未指定

100kΩ

100kΩ

100kΩ

100kΩ

5%

100kΩ10GΩ

100kΩ20GΩ

100kΩ100GΩ

100kΩ10GΩ

20%

10GΩ100GΩ

20GΩ200GΩ

100GΩ1TΩ

100GΩ1TΩ

未指定

100GΩ

200GΩ

1TΩ

1TΩ

回路电阻测试

输出电流

100A,80A,50A,30A

测量范围

100A    0mΩ~ 5mΩ

80A    0mΩ~ 8mΩ

  50A  0mΩ~ 10mΩ

  30A  0mΩ~ 20mΩ

精确度

 ±(读数×0.5% + 1μΩ)

使用条件及外形

工作电源

内置锂电池,容量11AH

充电电压

AC220V

使用温度

-10℃~50℃

相对温度

≤90%,不结露

重量/尺寸

12kg/440×350×210mm
