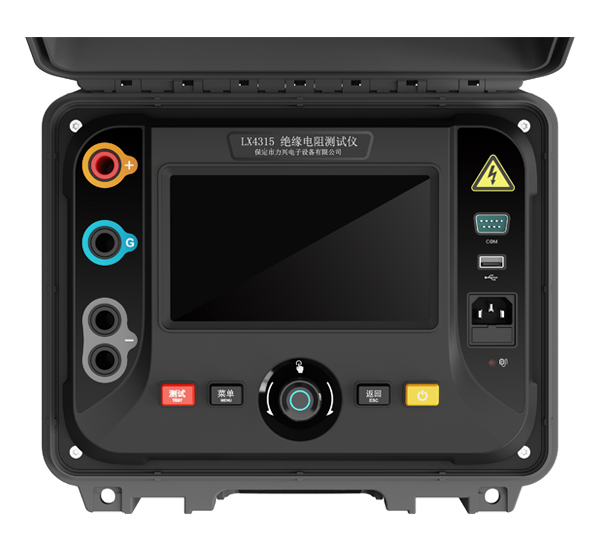

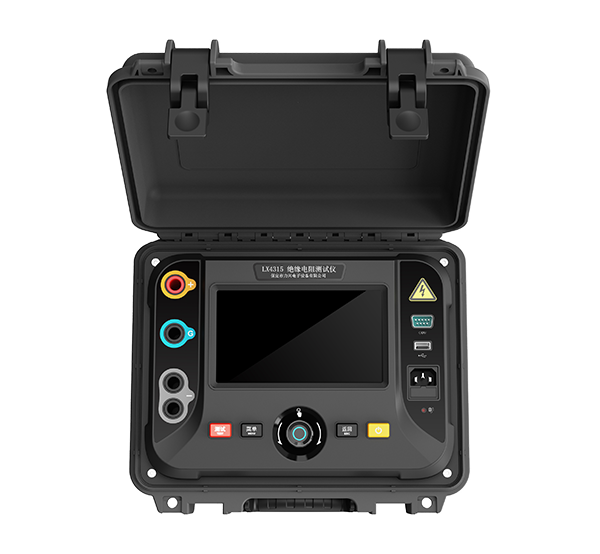

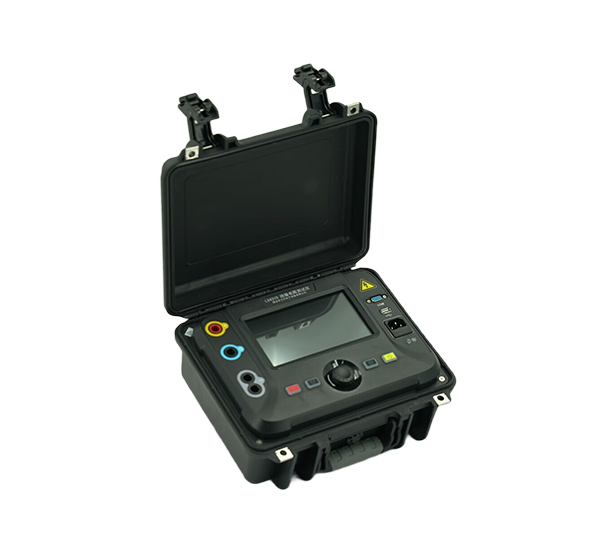

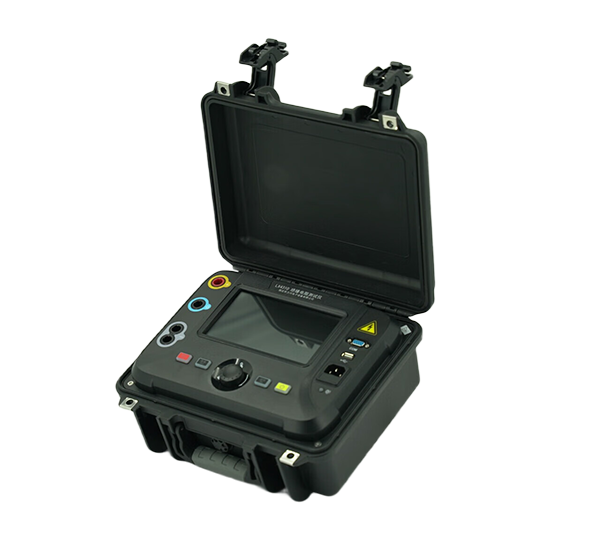

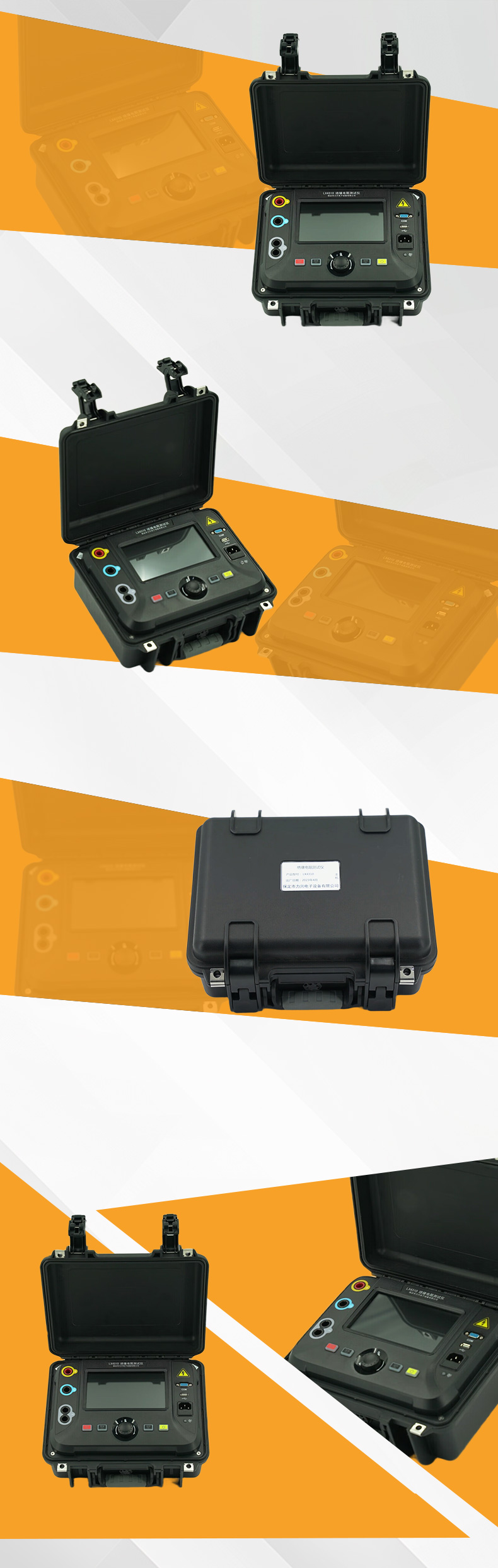

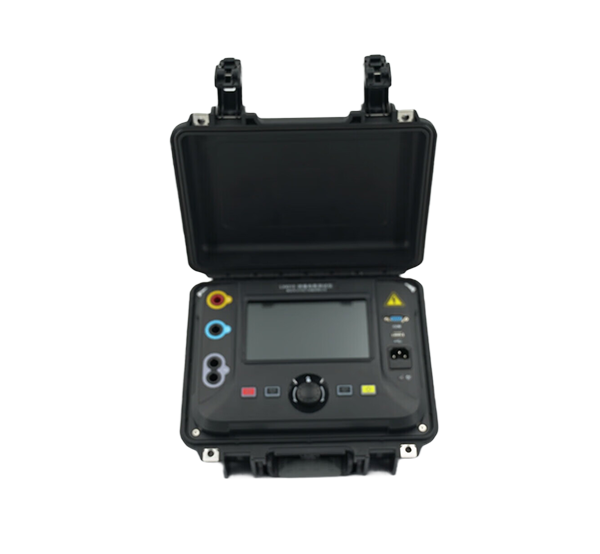

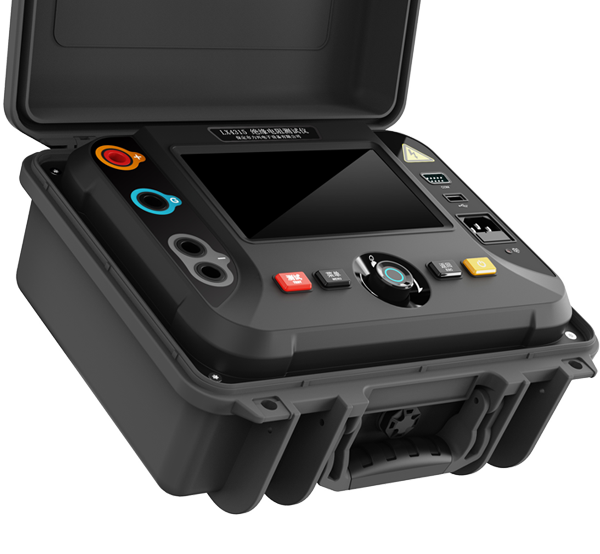

LX4312/4310/4305绝缘电阻测试仪

广泛应用于变电站、发电厂的设备检修,对变压器、断路器、电容器等进行绝缘电阻IR、吸收比DAR、极化指数PI、介质放电率DD的测量以及步进电压测试SV。及时发现电气设备绝缘是否存在整体受潮、整体劣化和贯穿性缺陷。
详细介绍


功能介绍

• 采用全隔离电源方案,低压电路(电池供电、人机交互操作电路)与高压电路(数控高压电源、信号采样电路)完全电气隔离;隔离电压高达30kV,从而保证操作人员的安全。

• 采用工业级7寸彩色液晶屏,分辨率高达1024×600,可视角度85°,亮度400cd/m2;采用防爆玻璃的电容触摸屏,操作手感良好,显示屏坚固耐用。

• 具备带彩色背光的单键飞梭功能 + 按键,给操作人员更好地操作体验。

• LX4312具备8个电压量程:

100V、250V、500V、1000V、2500V、5000V、10000V、12000V。

LX4310具备7个电压量程:

100V、250V、500V、1000V、2500V、5000V、10000V

LX4305具备6个电压量程:

100V、250V、500V、1000V、2500V、5000V。

自定义电压模式50V~12000V(LX4312)、50V~10000V(LX4310)、50V~5000V(LX4305)连续可调,步进电压10V。

• 最大输出短路电流6mA;且1mA、2mA、3mA、4mA、5mA、6mA可调。

• 最大连续输出功率25W(LX4305)、55W(LX4310)、67W(LX4312)。

• 具备独立放电电路,测试完成后可对试品快速放电。

• 具备试品击穿保护功能及燃弧模式;可持续工作在击穿燃弧模式,以便于定位绝缘薄弱点位置。

• 具备绝缘电阻IR、吸收比DAR、极化指数PI、介电放电率DD、步进电压SV测试功能。

• 支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。

• 具备直流、交流电压表功能,自动识别直流电压和交流电压信号,并可测量交流电压信号频率。

• 具备电缆长度测量功能。

• 具备可控硬件滤波器及软件滤波器,大大提高仪器的抗干扰性能。

• 具备绝缘电阻、电压、电流随时间变化曲线显示及记录功能;测试人员可以在测试过程中根据这些波形及数据快速评估试品绝缘情况。(研发中,敬请期待。可用优盘升级仪器固件)

• 各种测试模式下的测试时间独立保存互不影响,便于下次使用。

• 具备仪器闲置自动关机及电池低电量自动关机功能,自动关机时间可设置。

• 具备优盘存储功能,可批量将测试数据导出至优盘;且支持通过优盘升级主控固件和高压电源固件功能。

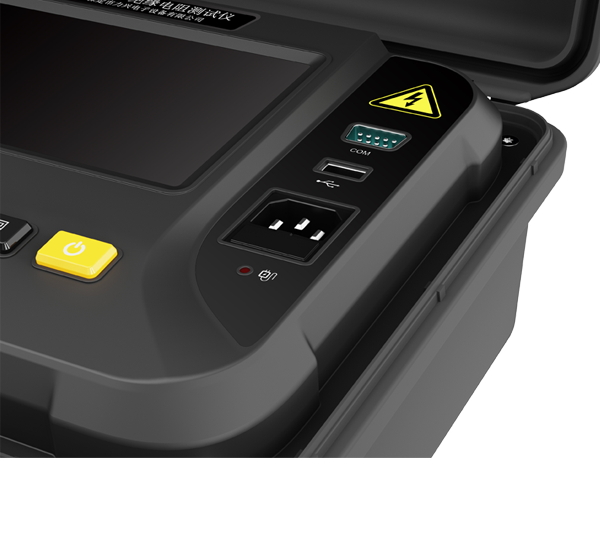

• 具备RS232(可选RS485)通讯接口。

• 具备蓝牙通讯功能。

• 内置大容量锂电池,并内置快速充电器;仪器面板及液晶屏均可指示当前充电状态。

可选配GPS定位及校时功能,支持GPS及北斗导航系统。


性能参数

绝缘电阻测量,测试电压5kV:

阻值范围

分辨率

0~9.99kΩ

0.01kΩ

10.0~99.9kΩ

0.1kΩ

100~999kΩ

1kΩ

1.00~9.99MΩ

10kΩ

10.0~99.9MΩ

100kΩ

100~999MΩ

1MΩ

1.00~9.99GΩ

10MΩ

10.0~99.9GΩ

100MΩ

100~999GΩ

1GΩ

1.00~9.99TΩ

10GΩ

10.0~20.0TΩ @10kV @12kV

100GΩ


各测试电压下,电阻测试精度与满量程电阻的关系

阻值范围

精度


±5%


±20%

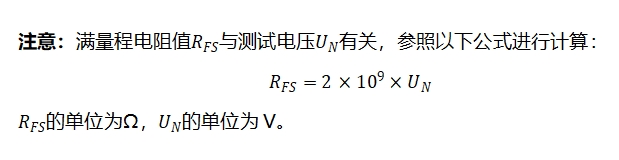

各测试电压对应的满量程电阻值

测试电压


100V

200GΩ

250V

500GΩ

500V

1.00TΩ

1000V

2.00TΩ

2500V

5.00TΩ

5000V

10.0TΩ

10000V

20.0TΩ

12000V

20.0TΩ

测试时间

设置范围

10秒~99分钟可调

测试电源

固定测试电压

LX4305:100V、250V、500V、1000V、2500V、5000V

LX4310:100V、250V、500V、1000V、2500V、5000V、10000V

LX4312:100V、250V、500V、1000V、2500V、5000V、10000V、12000V

自定义测试电压

LX4305:50V~5000V

LX4310:50V~10000V

LX4312:50V~12000V

最小步进电压10V,使用单键飞梭控制时,步进电压值随飞梭转速自动在10V、100V、200V之间切换,转速高步进电压值高。

电压输出精度

0%~+10%

短路电流

1mA~6mA,可调,步进1mA

短路电流精度

±5%

连续输出功率

LX4305:25W

LX4310:55W

LX4312:67W

电压表

测量范围

AC/DC 10V~660V,±(2%+3个字)

交流电压频率

25Hz~85Hz,分辨率0.1Hz,精度±0.2Hz

输出电压测量

精度

±(2%+3个字)

电容量测量

测量范围

10nF~25uF,测试电压≥100V

精度

±10%±5nF

电容试品放电速率

放电速率

从5kV(10kV、12kV)至50V, ≤0.47s/uF

使用条件及外形

交流电源

85~264Vrms,50/60Hz,65VA

内置电池

16.8V,4400mAH锂电池

内置充电器

16.8V 2.3A

电池续航时间

LX4305: 5kV@100MΩ负载,约6小时

LX4310:10kV@100MΩ负载,约5小时

LX4312:12kV@100MΩ负载,约4小时

外形尺寸

320mm(长)×270mm(宽)×150mm(高)

重量

3.9kg

使用温度

-10℃~50℃

相对湿度

<90%,不结露
