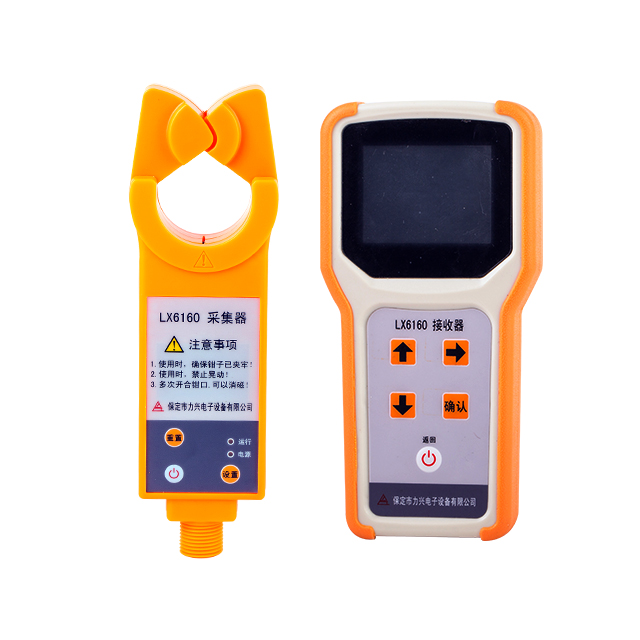

LX6160架空线路接地故障定位仪
该仪器是我公司研发的一款针对小电流系统（主要针对10kV）架空线路接地故障停电后进行接地点精确快速定位的检测仪器。信号主机向架空线路注入0.5Hz超低频直流脉动信号，采集器采集线路中电流波形，接收器接收采集器通过无线射频模块发出的测试数据，并显示电流波形及故障位置。检测方法为二分法，快速确定接地故障点，减少盲目性，缩短故障查找时间
Ø 纯直流高压电源，0.5Hz超低频脉冲输出方式，彻底解决线路对地寄生电容的影响。
Ø 独家首创的信号主机遥控功能。
Ø 创新性的多组同时检测模式，大大提高接地故障定位效率。
Ø 体积小、重量轻，减轻现场检测工作强度。
Ø 可检测金属性接地、过度接地、弧光接地等多种故障类型，适用范围广。
Ø 采用纯直流高压电源，以0.5Hz超低频方式输出，结合采集器智能波形识别算法，彻底解决线路对地寄生电容对检测带来的影响；检测距离可达100km。
Ø 独家首创的信号主机遥控功能，可使用接收器直接遥控高压信号主机，增强操作的安全性。
Ø 创新性的多组同时检测模式，多套采集器、接收器协同进行检测，可有效提高接地故障定位效率。
Ø 专业的产品优化设计，使得仪器体积小、重量轻，从而减轻现场检测工作强度。
Ø 可检测金属性接地、过度接地、弧光接地等多种故障类型（信号主机显示故障类型及接地电阻值），接收器实时显示线路中施加电流的波形及故障位置，方便更加深入分析故障。
Ø 采用高精度滤波采样系统，使得检测电阻值可达100kΩ，能有有效的检测隐性故障，并避免被50Hz工频信号干扰。
Ø 采用大尺寸工业级彩色液晶屏，显示更清晰、操作简单、人机交互更友好。
Ø 整套系统采用电池供电，无需外接电源，便于现场操作。
Ø 能够检测金属性接地、过度接地、弧光接地等多种故障类型；信号主机显示故障类型及接地电阻值。
Ø 信号主机遥控功能；接收器通过无线通讯方式遥控信号主机。
Ø 采集器和接收器之间采用无线通讯方式传输数据；接收器可显示线路中施加的电流波形、幅值及故障位置。
Ø 仪器体积小、重量轻；具备完善的电源管理功能及低功耗设计，保障仪器能长时间稳定工作。
Ø 整套系统采用无线通讯方式传输数据，简化测试操作。
Ø 可存储140条故障记录，便于用户查看、对比测试数据。
| 信号主机 | |||
| 开路电压 | 3000V | 最大输岀电流 | 40mA |
| 接地电阻测量范围 | 0-100kΩ | 电流输岀精度 | ± 1mA |
| 绝缘阻抗分辨率 | ±0.1kΩ | 工作电源 | 大容量锂电池 |
| 显示方式 | 4.3寸工业级彩色液晶 | 工作时间 | 大于4h |
| 体 积 | 320 x 272 x 145mm | 重 量 | 4.5kg |
| 采 集 器 | |||
| 检测方式 | 电流测试钳 | 通讯方式 | 无线 |
| 传输距离 | 50m | 测量范围 | 4mA-50mA |
| 工作时间 | 6h | 准 确 度 | ± （读数 x 1%+4） |
| 电 源 | 7号碱性电池 | ||
| 体 积 | 254 x 76 x 31mm | 质 量 | 0.28kg |
| 接 收 器 | |||
| 通讯方式 | 无线 | 传输距离 | 50m |
| 显示方式 | 2.4寸工业级彩色液晶 | 工作时间 | 6h |
| 电 源 | 7号碱性电池 | ||
| 体 积 | 165 x83 x32mm | 质 量 | 0.22kg |
| 使用条件 | |||
| 温 度 | -10℃ - 55℃ | 湿 度 | ≤95% |
| 海 拔 | < 4500m | ||
